Registro de Planificação (Unwrap Registration)

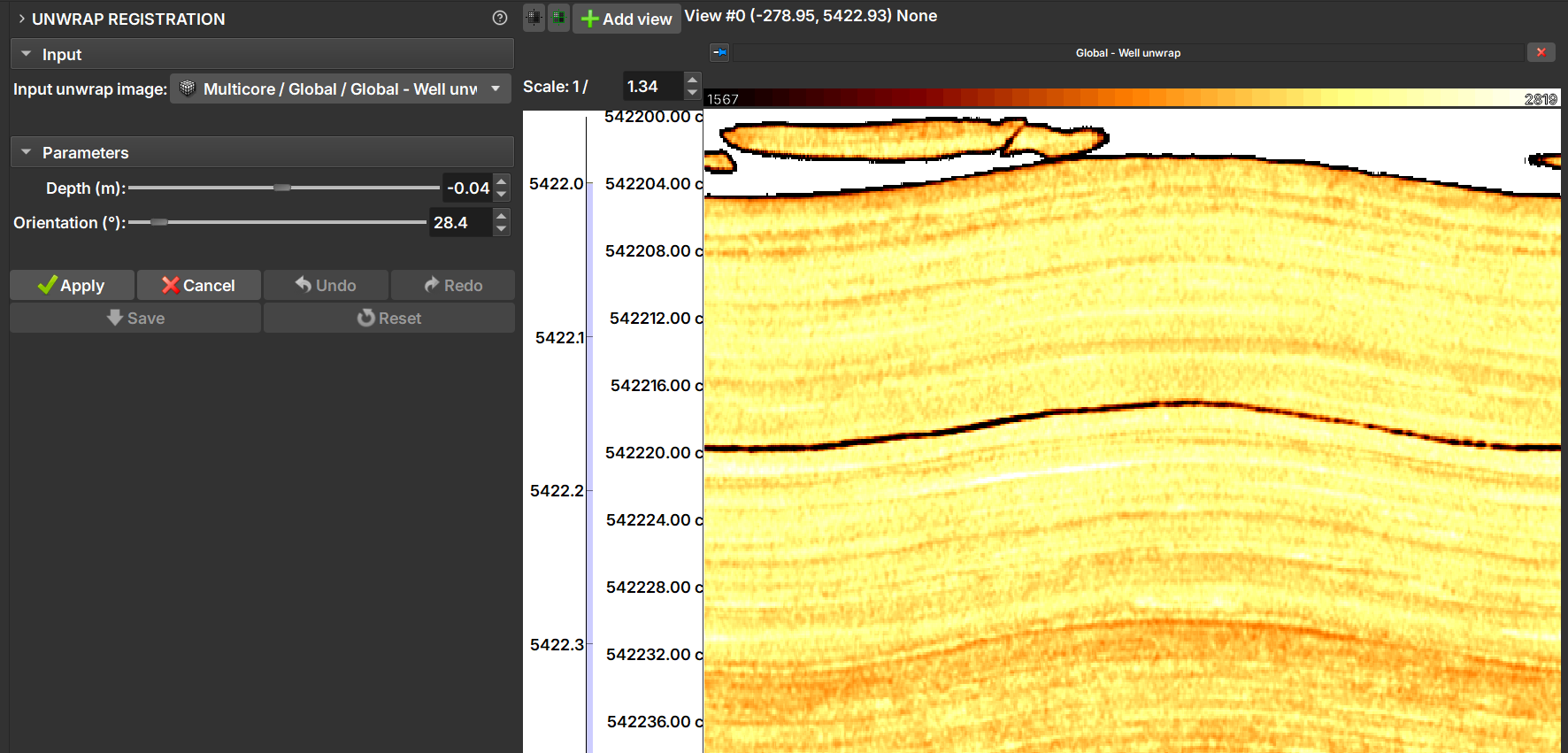

Após a criação de uma imagem de testemunho planificada (unwrap) pelo ambiente Core, pode ser necessário ajustar sua posição vertical (profundidade) ou sua rotação (orientação) para alinhá-la corretamente com outros perfis de poço, como perfis de imagem acústica (ambiente Well Logs). O módulo de Registro de Planificação oferece uma interface interativa para realizar esses ajustes manualmente.

Como Usar

O processo de registro envolve selecionar a imagem planificada, ajustá-la usando os controles deslizantes e, em seguida, salvar as alterações.

1. Selecionar a Imagem de Entrada

• Imagem de planificação de entrada (Input unwrap image): Selecione na hierarquia do projeto a imagem de testemunho planificada que você deseja registrar. A lista mostrará apenas as imagens que foram devidamente marcadas como "Well unwrap" (planificação de poço).

2. Ajustar os Parâmetros

Uma vez que uma imagem é selecionada, os controles deslizantes de parâmetros são ativados. As alterações feitas com os controles são exibidas em tempo real nas vistas 2D e 3D.

• Profundidade (m) (Depth): Mova o controle deslizante para ajustar a profundidade da imagem. Valores positivos movem a imagem para cima, e valores negativos a movem para baixo.
• Orientação (°) (Orientation): Mova o controle deslizante para rotacionar a imagem horizontalmente.

3. Fluxo de Trabalho e Ações

O módulo utiliza um sistema de "aplicar" e "salvar" para gerenciar as alterações. Isso permite experimentar vários ajustes antes de torná-los permanentes.

• Apply: Confirma os ajustes de profundidade e orientação atuais. Uma vez que uma alteração é "aplicada", ela pode ser desfeita usando o botão Undo. Você pode aplicar várias alterações em sequência.
• Cancel: Descarta os ajustes feitos nos controles deslizantes desde a última vez que Apply foi pressionado.
• Undo / Redo: Navega pelo histórico de alterações que foram confirmadas com Apply.
• Reset: Reverte todas as alterações aplicadas, retornando a imagem ao seu último estado salvo. Use esta opção para descartar todo o trabalho feito desde o último Save.

• Save: Aplica permanentemente todas as alterações ao projeto. Esta ação:

  • Modifica a imagem de planificação atual.
  • Aplica as mesmas transformações de profundidade e orientação a todos os volumes de testemunho (tanto a imagem 3D quanto planificações) associados, garantindo a consistência em todo o conjunto de dados do Multicore.
  • Limpa o histórico de Undo/Redo.

  Atenção

  A ação de Salvar (Save) não pode ser desfeita.

Resumo do Fluxo de Trabalho Recomendado

1. No ambiente Core, importe e faça o unwrap de um testemunho.
2. No ambiente Well Logs, importe outras imagens de interesse.
3. Visualize as imagens, tanto de unwrap como outros perfis de imagem. Como visualizar imagens no ambiente Well Logs
4. Entre no módulo em Processing > Unwrap Registration.
5. Selecione a imagem carregada no ambiente Core em Input unwrap image.
6. Use os controles Depth e Orientation para alinhar a imagem visualmente.
7. Quando estiver satisfeito com um ajuste, clique em Apply.
8. Repita os passos 2 e 3 conforme necessário, aplicando múltiplos ajustes.
9. Se cometer um erro, use Undo para reverter a última alteração aplicada ou Reset para começar de novo desde o último ponto salvo.
10. Quando o alinhamento final estiver correto, clique em Save para tornar as alterações permanentes e atualizar todos os dados de testemunho relacionados.
