Multiscale Post-Processing

Post Processing

Módulo para extração de dados após simulação Multiscale.

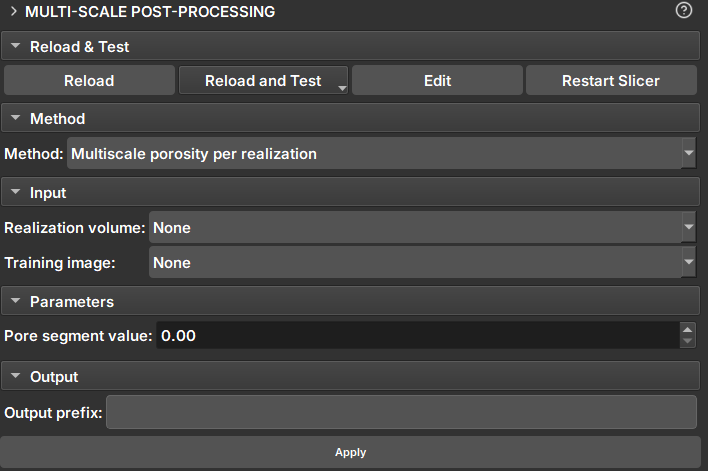

Figura 1: Módulo Multiscale Post Processing.

Métodos

Porosity per Realization

Produz uma tabela com a porcentagem de porosidade de cada fatia de um volume, em todos os volumes de uma sequência.

Dados de entrada e Parâmetros

1. Realization volume: Volume para cálculo da porosidade. Se o volume for um proxy para uma sequência de volumes, a porosidade irá ser calculada para todos as realizações.
2. Training image: Volume extra incluído nos cálculos e adicionado à tabela como referência.
3. Pore segment Value: Valor a ser considerado como poro em volumes escalares (dado contínuo).
4. Pore segment: Segmento a ser considerado como poro em Labelmaps (dado discreto).

Pore Size distribution

Recalcula a distribuição do tamanho de poro para frequência.

Dados de entrada e Parâmetros

1. PSD Sequence Table: Tabela ou proxy de sequência de tabelas resultante do módulo Microtom.
2. PSD TI Table: Tabela resultado do microtom para a imagem de treinamento.
