Thin Section Loader

O módulo ThinSectionLoader foi projetado para carregar e processar com eficiência imagens de seção fina no ambiente Thin section. Ele importa imagens PNG, JPG/JPEG, BMP, GIF, e TIFF. Ele integra detecção automatizada de escala usando Tesseract OCR, garantindo uma estimativa precisa do tamanho do pixel. O módulo também inclui opções avançadas para manipulação de imagens sem perdas e permite ajustes manuais nos parâmetros de espaçamento das imagens, tornando-o adaptável a diversas necessidades de análise geológica.

Painéis e sua utilização

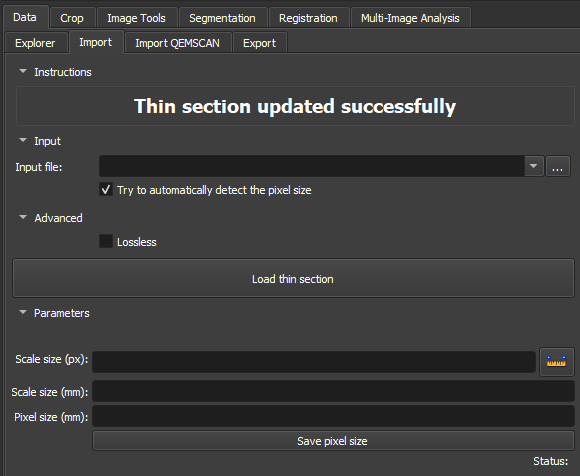

Figura 1
Figura 1: Apresentação do módulo Thin Section Loader.

Principais opções

  • Input file: Escolha o caminho da Imagem a ser importada. As extenções mais usadas são:PNG, JPG/JPEG, BMP, GIF, e TIFF.

  • Advanced Lossless: Utilizar uma opção de compressão lossless garante que a qualidade original da imagem seja preservada integralmente, sem perda de dados durante o processo.

  • Scale size(px): Seção para definir a faixa de pixels usada na proporção de pixels por milímetro. O ícone de régua à direita permite adicionar uma marcação na escala da imagem, facilitando essa definição.

  • Scale size(mm): Seção para definir o tamanho em milímetros da faixa de pixels selecionada. Se a régua foi utilizada na escala da imagem, o valor deverá ser correspondente.

  • Pixel size(mm): Proporção entre pixels/mm pode ser definida ou resultante da medida dos campos Scale size(px) e Scale size(mm)

  • Save pixel size: Definida a proporção entre pixels/mm o botão atrela o valor à imagem.

Fluxo

PP / PX / Outros

Thin Section Loader

Utilize o Módulo Loader para carregar imagens de seção delgada, conforme descrito nos passos abaixo:

  1. Use o botão Add directories para adicionar diretórios contendo dados de seção delgada. Esses diretórios apareceção na área Data to be loaded (uma busca por dados de seção delgada nesses diretórios ocorrerá em subdiretórios abaixo em no máximo um nível). Pode-se também remover entradas indesejadas selecionando-as e clicando em Remove.
  2. Defina o tamanho do pixel (Pixel size) em milímetros.
  3. Opcionalmente, ative Try to automatically detect pixel size. Se funcionar, o tamanho de pixel detectado substituirá o valor configurado em Pixel size.
  4. Clique no botão Load thin sections e aguarde o carregamento ser finalizado. As imagens carregadas podem ser acessadas na aba Data, dentro do diretório Thin Section.
