Ambiente Well Logs

O ambiente de Perfil de Poço (Well Logs) é projetado para a visualização e análise de dados de perfis de poços, como perfis de imagem e curvas.

Visualização de Dados

A principal característica deste ambiente é a capacidade de exibir múltiplos perfis lado a lado, todos sincronizados pela profundidade.

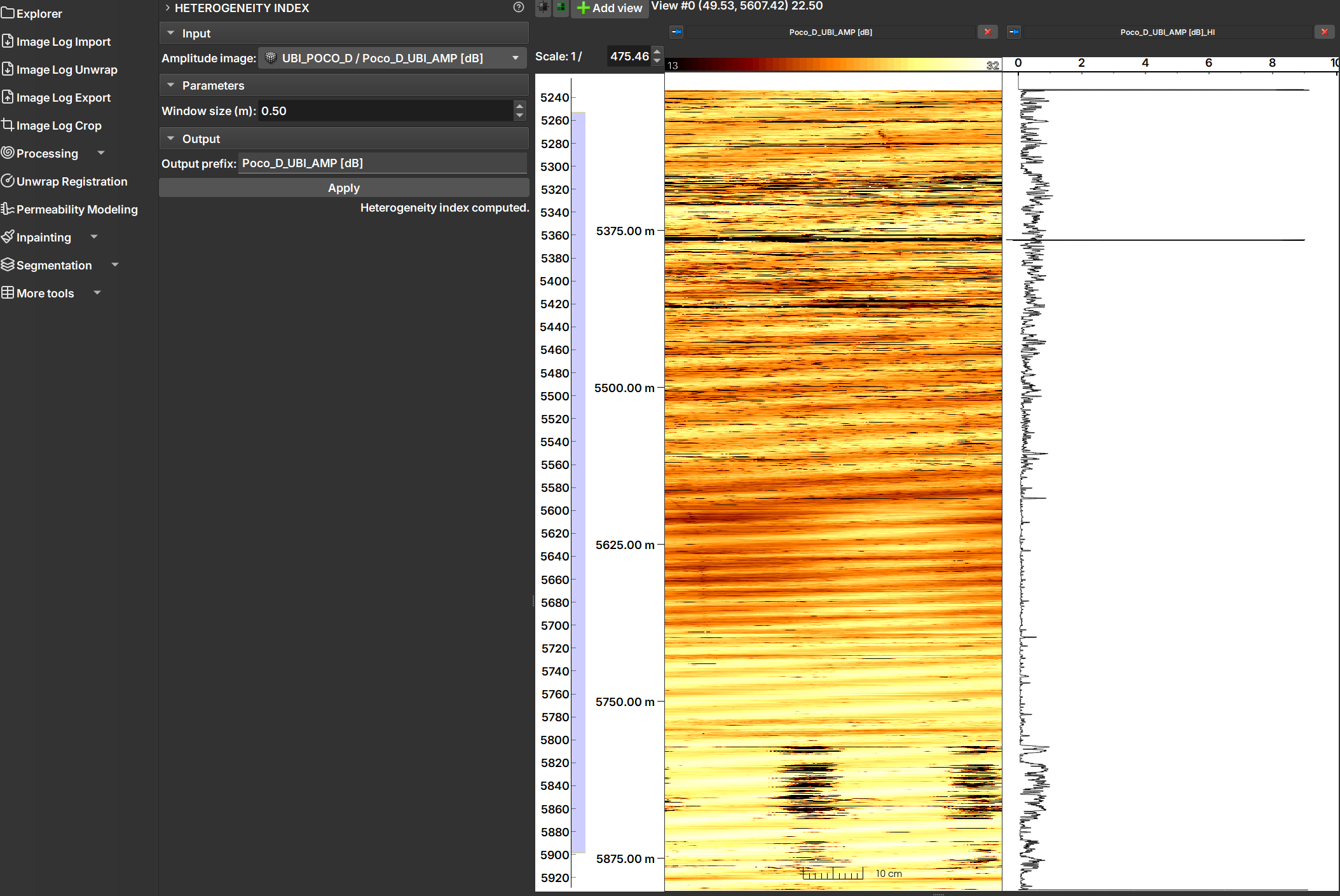

Ambiente de Perfil de Poço, mostrando uma imagem (esquerda) e uma curva (direita) alinhadas pela profundidade.

Tipos de Visualização

• Imagens: Perfis 2D, como imagens de poço, são exibidos como imagens em uma trilha vertical.
• Tabelas: Tabelas de valores por profundidade são exibidas como uma curva.
• Histogramas: É possível visualizar vários histogramas em diferentes profundidades em uma única trilha, por exemplo, resultados do módulo Charts.

Navegação e Interação

• Eixo de Profundidade: Um eixo de profundidade vertical é exibido à esquerda, servindo como referência para todos os perfis.
• Sincronização: A rolagem (scroll) e o zoom são sincronizados em todas as trilhas, permitindo uma análise comparativa em diferentes profundidades.
• Adicionar/Remover Trilhas: Para adicionar uma nova trilha de visualização, selecione o dado desejado no painel "Explorer" e clique no botão "Add view" na barra de ferramentas. Para remover, utilize o botão de fechar no cabeçalho da trilha.

Seções

O ambiente Well Logs do GeoSlicer é organizado em vários módulos, cada um dedicado a um conjunto específico de tarefas. Clique em um módulo para saber mais sobre suas funcionalidades:

• Importação: Para carregar dados de perfis de poço nos formatos DLIS, LAS e CSV.
• Unwrap: Para retificar imagens de poço.
• Exportação: Para exportar os dados processados.
• Crop: Para cortar dados de imagem.
• Processamento: Ferramentas para aplicar filtros e correções, como:
  • Eccentricity: Para correção de excentricidade.
  • Filtro Espiral
  • Indicador de Qualidade
  • Índice de Heterogeneidade
  • Correção de Azimute
  • CLAHE (Contrast Limit Adaptive Histogram Equalization): Para realce de contraste.
• Unwrap Registration: Para registrar imagens retificadas.
• Modelagem de Permeabilidade: Para calcular a permeabilidade a partir de atributos da imagem.
• Inpainting: Para preenchimento de falhas na imagem.
  • ImageLog Inpaint
  • Core Inpaint
• Segmentação: Módulos para segmentar imagens de poço:
  • Editor de Segmentos: Ferramentas manuais e semi-automáticas para edição de segmentos.
  • Segmentador por Instância: Segmentação automática baseada em aprendizado de máquina.
  • Editor de Instâncias: Ferramentas para refinar os resultados da segmentação por instância.
• Ferramentas Adicionais:
  • Calculadora de Volume
  • Filtro de Tabela
  • Editor de Tabelas
  • Gráficos

O que você pode fazer?

Com o ambiente Well Logs do GeoSlicer, você pode:

• Visualizar e analisar dados de perfis de poços, como perfis de imagem e curvas.
• Aplicar filtros e correções nos dados.
• Segmentar imagens de poço para identificar diferentes características.
• Calcular a permeabilidade a partir de atributos da imagem.
• Exportar os dados processados.
