Crop

Image Log Crop

O Módulo Image Log Crop permite o recorte personalizado de imagens de poço, ajustado com base nas profundidades do topo e fundo da imagem.

Painéis e sua utilização

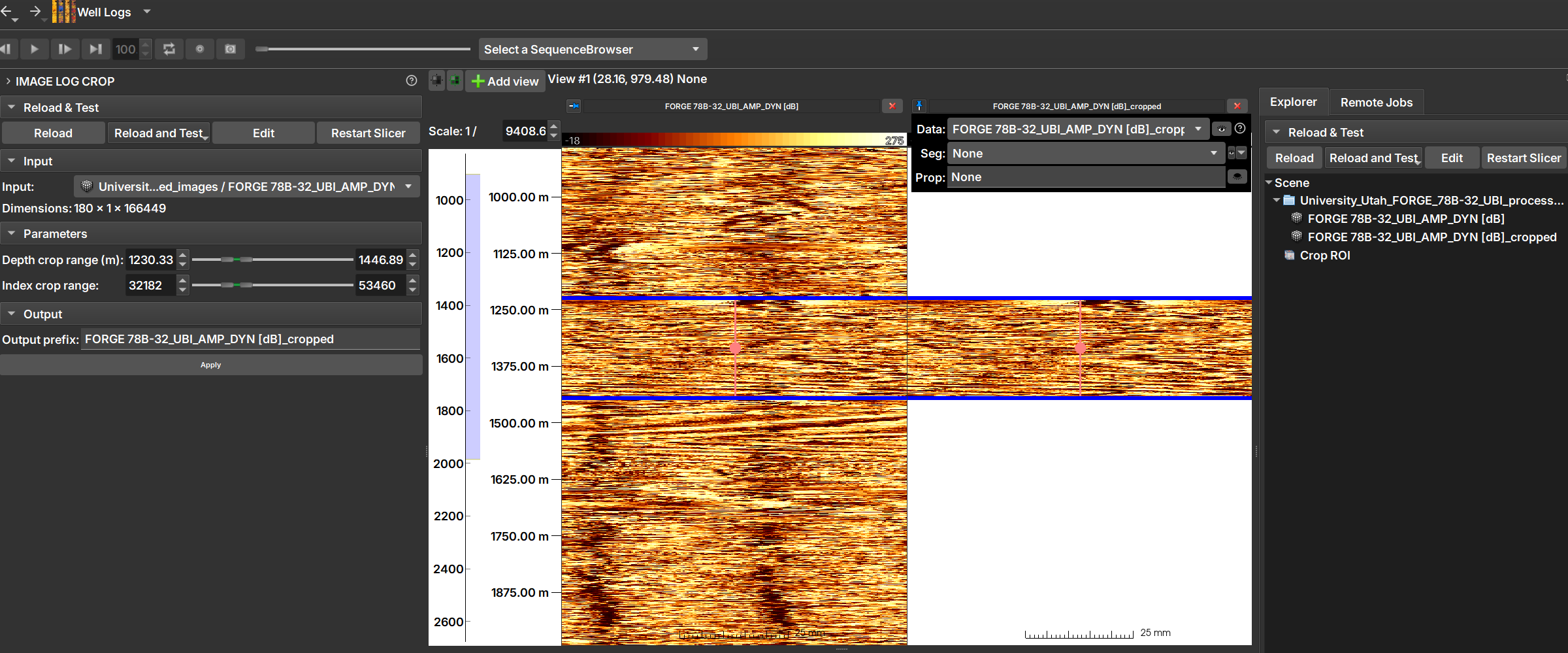

Figura 1: A manipulação pode ser feita utilizando sliders e valores numéricos (à esquerda), ou arrastando com o mouse a região de corte sobre a imagem de poço (ao centro). Após clicar "Apply", pode-se abrir a imagem cortada e visualizá-la, como aparece na imagem à direita.

Manipulações dos sliders (à esquerda na Imagem 1) refletem-se automaticamente na região de corte (no centro da imagem) e vice-versa.

Principais opções

• Input: Escolha a imagem a ser recortada.

• Depth crop range (m): Limites inferior e superior da região de profundidades que constituirá o recorte, em metros.

• Index crop range: Os mesmos limites acima, mas expressos em índices.

• Arrastando com o mouse a região de corte sobre a imagem de poço (ao centro)
